本文是關于一種微型散熱風扇，特別是一種適用于電腦系統中用以冷卻電腦元件的微型散熱風扇裝置。

傳統現有的電腦用微型散熱風扇裝置，是由外殼體、馬達、滾珠軸承、及微型風扇組設而成。然而滾珠軸承的制造成本偏高，造成該微型散熱風扇裝置的整體成本難以壓低，使該微型散熱風

扇裝置在市場上逐漸不具價格競爭力。此外，滾珠軸承使用時磨損率偏高，產生噪音，均非十分理想。

本文的主要目的是在提供一種電腦用微型散熱風扇裝置，以便能使該微型散熱風扇裝置的制造成本降低。

本文的另一目的是在提供-種電腦用微型散熱風扇裝置，以便能延長該微型風扇裝置的使用壽命。

為達成這個目的，本文的電腦用微型散熱風扇裝置主要包括有一外殼體、馬達、至少一自潤軸承、及一微型風扇，其自潤軸承是略呈中空?qǐng)A柱體，且其自潤軸承具有一外周面，中央并貫設有

一軸孔，此外周面恰可組配于馬達的中心孔，且軸孔恰可供微型風扇的轉軸套合，促使風扇作動順暢;此自潤軸承是以低摩擦系數或耐高溫的高分子復合材料所制成，故其成本降低，且運，轉

時不易磨損而產生雜音，確可提升此電腦用微型散熱風扇裝置的使用效能，同時可在市場上具有價格競爭力。

其中該自潤軸承是由低摩擦系數的高分子復合材料制成。

其中該自潤軸承是由耐高溫的高分子復合材料制成。其中該自潤軸承是由鐵氟龍材料制成。

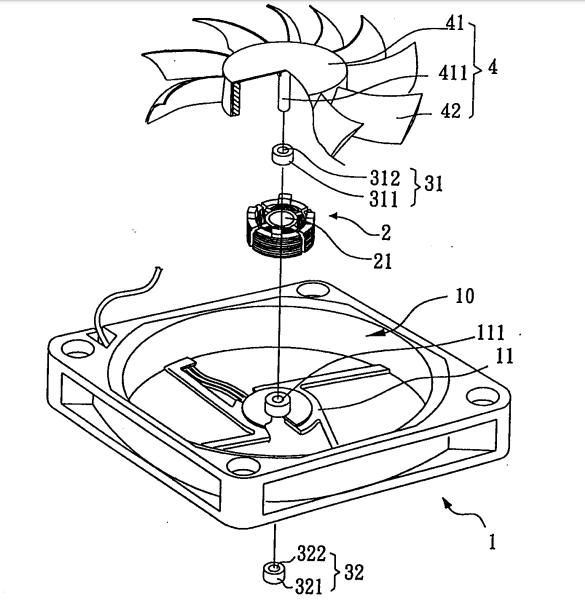

請參閱圖1本文實施例的立體圖，是一種電腦用微型散熱風扇裝置，在本例中比如為用以組裝于中央微處理器(CPU)上方以冷卻該中央微處埋器。該微型散熱風扇裝置是由外殼體1、馬達2、二

個自潤軸承31、32、以及微型風扇4組合而成。外殼體1的內部形成有一容置空間10，且該外殼體1中央凹設有一固定座11,固定座11的中央并設有一貫孔111。馬達2容設于外殼體1的容置空間1

0內，并固定于固定座11上,促使馬達2中央的中心孔21可對應于固定座11中央的貫孔111。自潤軸承31、32略呈一中空?qǐng)A柱體，并具有外周面311、321,且自潤軸承31，32中央貫設有-軸孔312、

322。微型風扇4由一基座4 1外緣向外延伸有復數個扇葉42,基座41的中央軸向延伸有一轉軸411。

本文組合時，如圖1所示，微型風扇4的轉軸411貫穿順序由上而下依次為自潤軸承31的軸孔312、馬達2的中心孔21、固定座11的貫孔111、以及自潤軸承32的軸孔322。且自潤軸承31、32的外周

面分別緊配于馬達2的中心孔21上下兩側，其軸孔312、322恰對應于中心孔21，以便使該外殼體1、馬達2、自潤軸承31、32、及微型風扇4一體結合成為一微型散熱風扇裝置，促使該電腦用微

型散熱風扇裝置作動順暢。

本實施例的自潤軸承31、32是由鐵氟龍材料所制成，當然亦可由低摩擦系數或耐高溫的高分子復合材料制成，故可降低制造成本并減少微型風扇運轉時所產生的雜音，而達成上述創作的目的

與功效。
