本文涉及一種便攜式風扇,尤其涉及一種電腦附屬散熱風扇。

隨著科學技術的發展和人們生活水平的提高，電腦已經普遍應用于人們的日常工作和生活中，所以人們通常要坐在電腦前面處理事務，若使用的是筆記本電腦，則有時可能會在沒有電的昏暗和炎熱的環境下工作，所以會給使用者帶來不適。然而目前的便攜式散熱風扇均需使用電池或直接連接到市電，所以該類型便攜式散熱風扇使用不方便。當今無論是桌上型電腦還是筆記本電腦均具有,USB接口裝置，USB接口裝置的特點是電線中具有4條分線，其中2條為傳輸數據信號的信號線，另外2條為供給低電壓(約5伏)和低電流(約250毫安)的電源線，因此電腦的USB接口裝置具備為其它設備提供低電壓和低電流的能力。

本文的目的在于提供一種由電腦提供電源的便攜式散熱風扇，即電腦附屬散熱風扇。

本文所采用的技術方案是:提供一種電腦附屬散熱風扇包括扇葉、扇葉固定座、電源線、微型馬達和USB連接器，該USB連接器通過電源線與微型馬達連接，以控制扇葉的轉動。

本文的有益效果是，本文的電腦附屬散熱風扇由于采用USB連接器從電腦的USB接口裝置獲得電源，從而使該風扇不需要使用電池或直接連接到市電，因此體積小且使用方便。

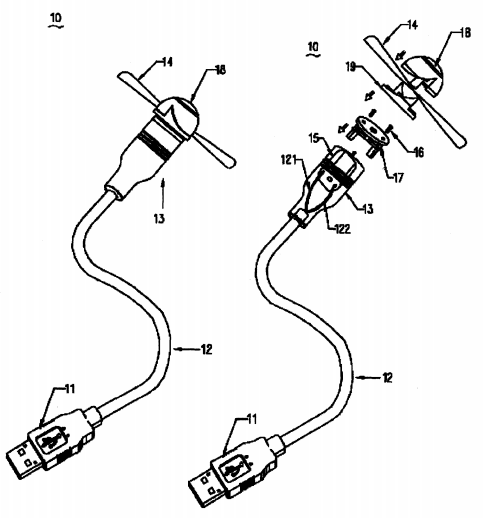

圖1是本文第一實施例的電腦附屬散熱風扇的立體圖。

圖2是圖1所示的電腦附屬散熱風扇的分解圖。

圖3是本文第二實施例的電腦附屬風扇的立體圖。

請參閱圖1和圖2，本文第一實施例的電腦附屬散熱風扇10包括USB連接器11、可繞性軟管12、塑料殼13、扇葉14、微型馬達15、螺絲16、馬達固定座17、扇葉固定座18和19以及電源線121和122。電源線121和122的兩端分別與USB連接器11和微型馬達15連接，以通過USB連接器11從電腦的USB接口裝置獲得電源，并經由電源線121和122傳送至微型馬達15;可繞性軟管12套設于電源線121和122外以保護電源線121和122;塑料殼13套設于微型馬達15外以保護微型馬達15;扇葉14通過扇葉固定座18和19而將其固定于其中;微型馬達15固定于馬達固定座17上，扇葉固定座19與馬達固定座17通過螺絲16連接。另外，可繞性軟管12可由硬管替代。

當本文的電腦附屬散熱風扇10插入到工作中的電腦的USB接口裝置以后，USB連接器11從電腦的USB接口裝置取得電源并傳送至微型馬達15，然后微型馬達15帶動扇葉14轉動。

請參閱圖3,本文第二實施例的電腦附屬散熱風扇20與第一實施例的電腦附屬散熱風扇10的區別在于其還包括發光裝置21和開關22,發光裝置21用于個人操作電腦時的局部照明用。開關22可同時或分別控制發光裝置21的開與關和扇葉24的轉動及停止。
